در دنیای صنعتی امروز، کنترل دقیق و بهینه‌سازی عملکرد ماشین‌آلات اهمیت فوق‌العاده‌ای پیدا کرده است. یکی از فناوری‌های کلیدی در این زمینه، اینورتر سه فاز است که نقش حیاتی در مدیریت سرعت، گشتاور و کارایی موتورهای صنعتی ایفا می‌کند. اگر قصد دارید با نحوه کار اینورتر سه فاز آشنا شوید، یا به دنبال خرید و بررسی برندهای معتبر مانند اینورتر ال اس، اینورتر اینوت و هستید، این مقاله راهنمایی جامع و کاربردی را در اختیار شما قرار می‌دهد. در ادامه، با ساختار داخلی، فرآیند تبدیل جریان و نکات مهم در کنترل و تنظیم اینورترهای سه فاز آشنا می‌شوید. همچنین، مزایای استفاده از این فناوری، نمونه‌های برتر بازار و راهکارهای انتخاب مناسب برای پروژه‌های صنعتی خود را بررسی خواهیم کرد. با درک صحیح نحوه کار اینورتر، می‌توانید عملکرد تجهیزات خود را به سطح جدیدی برسانید و بهره‌وری واحدهای صنعتی را به حداکثر برسانید. پس همراه ما باشید تا هر آنچه باید درباره اینورتر سه فاز بدانید، کشف کنید.

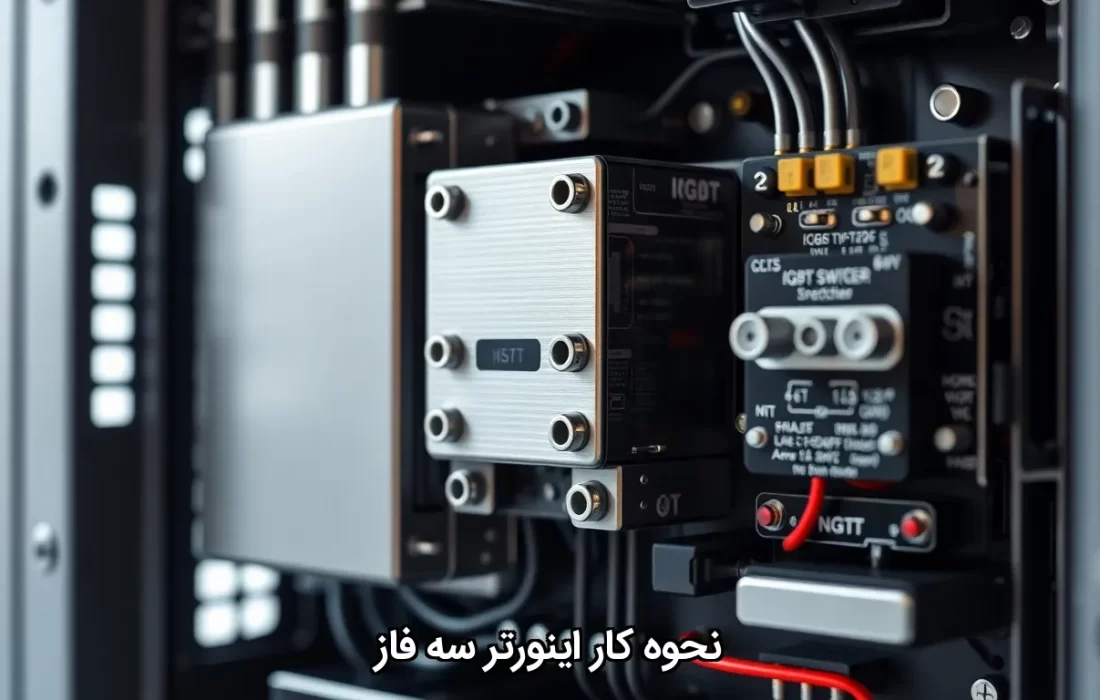

نحوه کار اینورتر سه فاز
مفهوم کلی اینورتر سه فاز و کاربردهای آن
اینورتر سه فاز دستگاهی است که در صنایع مختلف، نیروهای پرقدرت و کنترل دقیق موتورهای سه فاز را فراهم می‌کند. این دستگاه، توانایی تبدیل برق مستقیم (DC) به برق متناوب (AC) با فرکانس و ولتاژ قابل تنظیم را دارد. در واقع، اینورترهای سه فاز، نقش مهمی در کنترل سرعت، گشتاور و عملکرد موتورهای صنعتی ایفا می‌کنند و در کاربردهای گسترده‌ای از قبیل سیستم‌های تولید انرژی، ماشین‌آلات صنعتی، و تجهیزات برقی سنگین مورد استفاده قرار می‌گیرند.
در این مقاله، قصد داریم به صورت جامع و دقیق نحوه کار اینورتر سه فاز را شرح دهیم، با تأکید بر عملکرد، ساختار، و مزایای آن، همچنین به بررسی نمونه‌هایی از برندهای معتبر مانند اینورتر آی مستر، اینورتر اینوت، و اینورتر ال اس بپردازیم.
ساختار داخلی و اجزای اصلی اینورتر سه فاز
برای درک بهتر نحوه کار اینورتر سه فاز، ابتدا باید با ساختار داخلی آن آشنا شویم. این دستگاه معمولاً شامل بخش‌های زیر است:
- منبع تغذیه: که عموماً شبکه برق سه فاز است و انرژی مورد نیاز دستگاه را تأمین می‌کند.
- که برق AC ورودی را به DC تبدیل می‌کند. این قسمت نقش مهمی در کنترل ولتاژ و ثبات آن دارد.
- حفاظت و فیلترها: برای کاهش نویز، EMI و جلوگیری از نوسانات ناخواسته در سیستم.
- پایپ‌لاین DC (DC Bus): که ولتاژ مستقیم را نگهداری و تثبیت می‌کند.
- واحد اینورتر (Inverter): شامل کلیدهای قدرت (ترانزیستورهای IGBT یا MOSFET) است که وظیفه تبدیل DC به AC را بر عهده دارند. در این بخش، برند اینوتر ال اس بخاطر فناوری‌های پیشرفته و کنترل دقیق، جایگاه ویژه‌ای دارد.
- مدولاسیون و کنترل دیجیتال: که فرآیندهای کنترل و تنظیم فرکانس و ولتاژ خروجی را انجام می‌دهد. در همین راستا، اینورتر آی مستر، با بهره‌گیری از فناوری‌های نوین، امکانات کنترل پیشرفته و دقت بالا را فراهم می‌کند.
اینورتر آی مستر، به عنوان یکی از برندهای معتبر، با بهره‌گیری از فناوری‌های پیشرفته، این بخش‌ها را به صورت هوشمند و کارآمد طراحی کرده است تا کنترل دقیق و پایداری بالایی در خروجی فراهم شود.
فرآیند تبدیل جریان مستقیم به جریان متناوب
نحوه کار اینورتر سه فاز بر پایه فرآیند سوییچینگ سریع کلیدهای قدرت است. این کلیدها بر اساس سیگنال‌های مدولاسیون عرض پالس (PWM) کنترل می‌شوند تا شکل موج خروجی به صورت سینوسی و یکنواخت باشد. در مرحله نخست، برق شبکه سه فاز وارد قسمت یکسوساز می‌شود و به ولتاژ DC تثبیت‌شده تبدیل می‌گردد. در ادامه، این ولتاژ DC به واحد اینورتر منتقل می‌شود. در این قسمت، کلیدهای قدرت (مثل IGBTها) به صورت همزمان و در فواصل زمانی مشخص، خاموش و روشن می‌شوند. این عملیات سوییچینگ، موج‌های مربعی تولید می‌کند که به عنوان پایه شکل موج AC عمل می‌کند.
مدولاسیون PWM نقش کلیدی در کنترل شکل موج خروجی دارد. با تغییر فرکانس و دامنه این پالس‌ها، می‌توان سرعت و گشتاور موتور را تنظیم کرد. برای مثال، در اینورتر اینوت، کنترل دقیق بر روی هر سه فاز برقرار می‌شود تا خروجی سینوسی و یکنواخت ایجاد گردد و در نتیجه، موتور با کمترین نوسان و کاهش تلفات کار کند.
کنترل فرکانس و ولتاژ در اینورتر سه فاز
یکی از ویژگی‌های مهم اینورتر، کنترل فرکانس است که مستقیماً بر سرعت موتور تأثیر می‌گذارد. با تغییر فرکانس خروجی، می‌توان سرعت چرخش موتور را تنظیم کرد. در عین حال، کنترل ولتاژ خروجی، برای حفظ گشتاور و کارایی موتور اهمیت دارد. در این فرآیند، الگوریتم‌های پیشرفته مانند کنترل برداری (Vector Control) در اینورترهای اینورتر هایتک و اینورتر اینوت نقش دارند. این الگوریتم‌ها، به صورت دیجیتال، میدان مغناطیسی درون موتور را کنترل می‌کنند و باعث می‌شوند که گشتاور و سرعت به صورت همزمان و بهینه کنترل شوند.
در نتیجه، موتورهای سه فاز با کنترل دقیق اینورتر، می‌توانند در سرعت‌های پایین، گشتاور بالا و در سرعت‌های بالا، بهره‌وری و کاهش مصرف انرژی را تجربه کنند.
نقش و عملکرد کلیدهای سوییچینگ و زاویه‌های سوییچینگ
کلیدهای قدرت در اینورتر سه فاز، بر اساس زاویه‌های سوییچینگ خاص کار می‌کنند تا شکل موج خروجی مطلوب را تولید کنند. این زاویه‌ها، معمولاً در حالت‌های ۱۲۰ و ۱۸۰ درجه تنظیم می‌شوند که به آن‌ها حالت‌های سوییچینگ ۱۲۰ و ۱۸۰ درجه می‌گویند. در حالت ۱۲۰ درجه، هر کلید بر اساس زمان‌بندی خاص، به صورت متناوب و در فواصل زمانی مشخص، خاموش و روشن می‌شود. این حالت، باعث کاهش نویز و بهبود کیفیت موج خروجی می‌گردد. در حالت ۱۸۰ درجه، تمامی کلیدها در هر لحظه در حالت هدایت قرار دارند یا خاموش هستند، که در برخی کاربردهای خاص، مزایای بیشتری دارد.
در این فرآیند، نرخ سوییچینگ (Switching Frequency) نقش مهمی دارد. هر چه این نرخ بالاتر باشد، شکل موج خروجی سینوسی‌تر و کیفیت آن بهتر می‌شود، اما در مقابل، تلفات و حرارت کلیدها نیز افزایش می‌یابد. بنابراین، تنظیم صحیح نرخ سوییچینگ، یکی از چالش‌های طراحی اینورتر است.
نحوه کنترل سرعت و گشتاور در اینورترهای صنعتی
کنترل سرعت در اینورترهای سه فاز، از طریق تنظیم فرکانس خروجی صورت می‌گیرد. مثلا، در اینورتر ال اس، قابلیت تغییر فرکانس تا ۴۰۰ هرتز وجود دارد که امکان کنترل طیف گسترده‌ای از سرعت‌ها را فراهم می‌آورد. برای کنترل گشتاور، ولتاژ و فرکانس به صورت همزمان تنظیم می‌شوند تا در هر سرعت، گشتاور مطلوب حفظ گردد. در این حالت، موتور می‌تواند با کمترین تلفات و بهره‌وری بالا کار کند. همچنین، در برخی مدل‌ها مانند اینورتر آی مستر، امکان کنترل مستقیم گشتاور (Direct Torque Control) وجود دارد که باعث می‌شود دقت کنترل بسیار بالا باشد و در کاربردهای حساس مانند جرثقیل و ماشین‌آلات دقیق، مورد استفاده قرار گیرد.
مزایای استفاده از اینورتر سه فاز و نمونه‌های برتر
استفاده از اینورتر سه فاز، مزایای قابل توجهی دارد:
- کاهش مصرف انرژی: به کمک کنترل دقیق سرعت و گشتاور، مصرف برق کاهش می‌یابد.
- کنترل نرم راه‌اندازی و توقف موتور: جلوگیری از نوسانات ناگهانی و آسیب‌های مکانیکی.
- افزایش عمر ماشین‌آلات: کاهش استرس مکانیکی و حرارتی بر روی موتور و تجهیزات.
- قابلیت برنامه‌ریزی و کنترل هوشمند: با استفاده از سیستم‌های کنترل دیجیتال، می‌توان برنامه‌های خاصی در زمان‌های مشخص اجرا کرد.
- پایین آوردن هزینه‌های نگهداری و تعمیرات.
نمونه‌هایی از برندهای معتبر که در بازار ایران محبوب هستند، شامل اینوتر ال اس، اینورتر اینوت، و اینورتر آی مستر می‌باشند. اینورتر آی مستر، با فناوری‌های پیشرفته و امکانات کنترل دقیق، گزینه‌ای ایده‌آل برای صنایع سنگین و پروژه‌های نیازمند کنترل دقیق سرعت است. اینورتر اینوت نیز با بهره‌گیری از فناوری‌های نوین، در کنترل و بهره‌وری بالا، در صنایع مختلف جایگاه ویژه‌ای یافته است.
جمع‌بندی
نحوه کار اینورتر سه فاز بر پایه فرآیندهای سوییچینگ سریع و کنترل دیجیتال است که به صورت همزمان، ولتاژ و فرکانس خروجی را تنظیم می‌کنند. این فرآیند، امکان کنترل دقیق سرعت، گشتاور و عملکرد موتورهای صنعتی را فراهم می‌آورد و در نتیجه، بهره‌وری و عمر تجهیزات را افزایش می‌دهد.
در طراحی و انتخاب اینورتر، نکاتی مانند نوع سوییچینگ، نرخ سوییچینگ، الگوریتم‌های کنترل و قابلیت‌های جانبی مانند کنترل ترمز خارجی یا ارتباط دیجیتال، نقش مهمی دارند. برندهایی مثل اینورتر آی مستر، اینورتر اینوت و اینورتر ال اس، با بهره‌گیری از فناوری‌های روز دنیا، توانسته‌اند راهکارهای موثری در این حوزه ارائه دهند و نیازهای صنایع مختلف را برآورده سازند.
درک جامع از نحوه عملکرد اینورتر سه فاز و فناوری‌های پیشرفته آن، کلید موفقیت در بهینه‌سازی فرآیندهای صنعتی است. این دستگاه‌ها با کنترل دقیق فرکانس، ولتاژ و گشتاور، نقش مهمی در افزایش بهره‌وری، کاهش مصرف انرژی و عمر مفید تجهیزات دارند. انتخاب برندهای معتبر مانند اینورتر آی مستر، اینوت و ال اس، با توجه به نیازهای خاص پروژه‌ها، می‌تواند تاثیر قابل توجهی در کارایی و پایداری سیستم‌های صنعتی شما داشته باشد. با تکیه بر فناوری‌های نوین و رعایت نکات فنی، می‌توانید راهکارهای هوشمندانه‌ای برای کنترل و مدیریت ماشین‌آلات خود پیاده‌سازی کنید و سطح عملکرد واحدهای تولیدی را به سطحی جدید ارتقاء دهید. در نهایت، بهره‌گیری از اینورترهای سه فاز، مسیر نوآوری و بهبود مستمر در صنعت را هموار می‌سازد و جایگاه شما را در رقابت‌های بازار تثبیت می‌کند.
