راهنمای انتخاب ترانسمیتر فشار WIKA

انتخاب ترانسمیتر فشار مناسب به مشخصات فرآیند، نوع سیال، دقت مورد نیاز و استانداردهای نصب بستگی دارد. برای انتخاب صحیح، موارد زیر را بررسی کنید:

۱٫ محدوده فشار (Pressure Range)

ابتدا باید بازه فشار فرآیند را مشخص کنید.

نکات انتخاب:

• محدوده اندازه‌گیری را ۲۰ تا ۳۰ درصد بالاتر از فشار کاری انتخاب کنید تا سنسور آسیب نبیند.
• برای فشارهای پالس‌دار یا نوسانی، بازه بیشتری بگیرید.

مثال:

• فشار کاری: ۶ بار
  → بهترین انتخاب: ترانسمیتر فشار ویکا ۰…۱۰ بار

۲٫ نوع فشار (Pressure Type)

ویکا سه نوع فشار را پوشش می‌دهد:

انتخاب نوع فشار مطابق نوع سیستم شما بسیار مهم است.

۳٫ نوع سیال فرآیندی

جنس دیافراگم و قطعات در تماس با سیال باید با سیال سازگار باشد.

رایج‌ترین انتخاب‌ها:

• استیل ۳۱۶L → آب، گاز، بخار، روغن
• هستلوئی / مونل → محیط‌های خورنده
• دیافراگم از PTFE → اسیدها و مواد شیمیایی
• پُرکن (Fill Fluid) مناسب برای دماهای بالا

۴٫ دقت مورد نیاز (Accuracy)

ویکا مدل‌های مختلفی با دقت‌های متنوع دارد:

۵٫ دمای فرآیند و محیط

دو عامل مهم:

• دمای سیال
• دمای محیط نصب

در دماهای بالا بهتر است:

• از سیفون یا Cooling Element استفاده شود.
• از ترانسمیترهای مخصوص دمای بالا (مثلاً مدل‌های High Temp WIKA).

۶٫ نوع اتصال فرآیندی (Process Connection)

نصب باید مطابق استاندارد تجهیزات شما باشد.

گزینه‌های متداول:

• NPT 1/2″
• G 1/2″
• فلنجی (Flanged)
• کلمپ بهداشتی (Tri-Clamp) برای صنایع غذایی و دارویی
• دیافراگمی (Diaphragm Seal) برای سیالات خورنده، چسبناک یا آلوده

۷٫ خروجی الکتریکی (Output Signal)

بسته به سیستم کنترل:

۸٫ نوع برق تغذیه (Power Supply)

معمولاً:

• ۲۴V DC
• بعضی مدل‌ها: ۱۲…۳۶V DC

۹٫ استاندارد حفاظتی وکا IP/Ex

برای محیط‌های صنعتی:

• IP65 / IP67 برای محیط‌های مرطوب
• ATEX/IECEx اگر محیط شما خطرناک (Hazardous Area) است
• ضد انفجار:
  • Ex ia
  • Ex d

مدل‌های موجود در نمایندگی ویکا

۱٫ مدل S-10 / S-11

• صنعتی عمومی
• دقت خوب (۰٫۲۵%)
• رنج‌های متنوع
• نسخه S-11 برای سیالات غلیظ با دیافراگم

۲٫ مدل A-10

• اقتصادی و پرمصرف
• مناسب OEM و ماشین‌آلات
• دقت ۰٫۵%

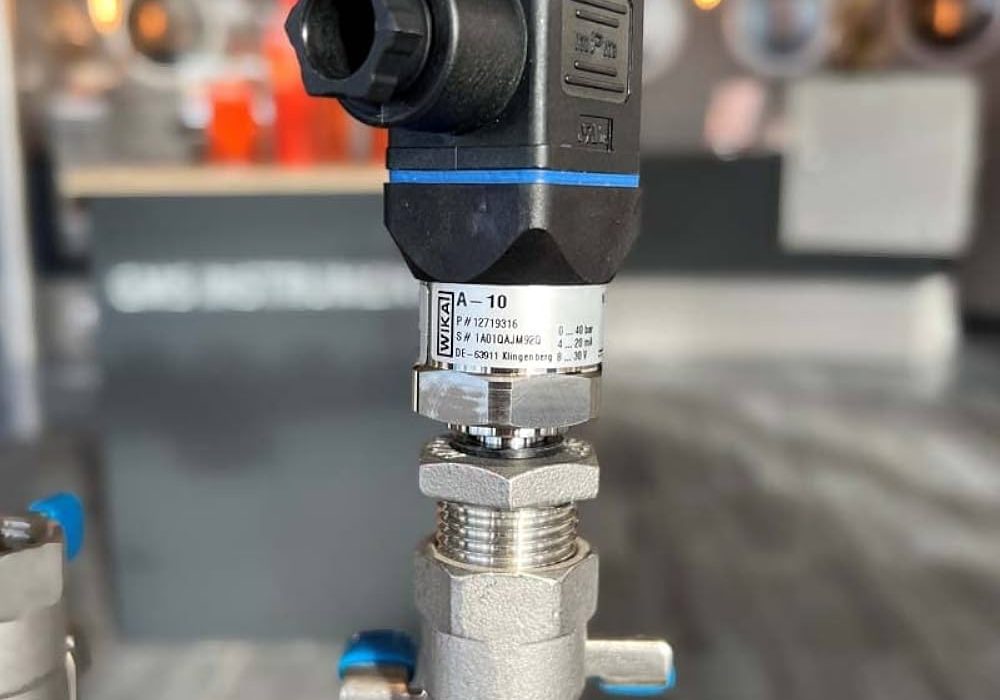

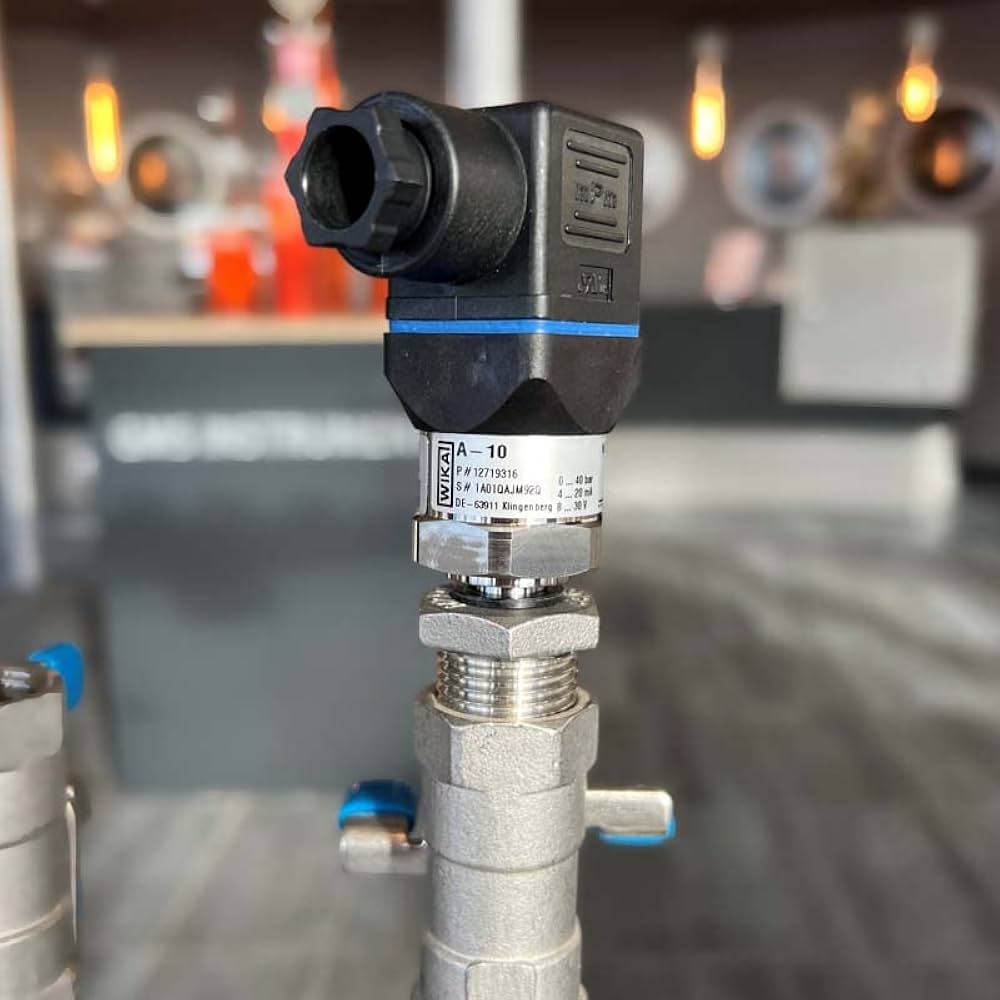

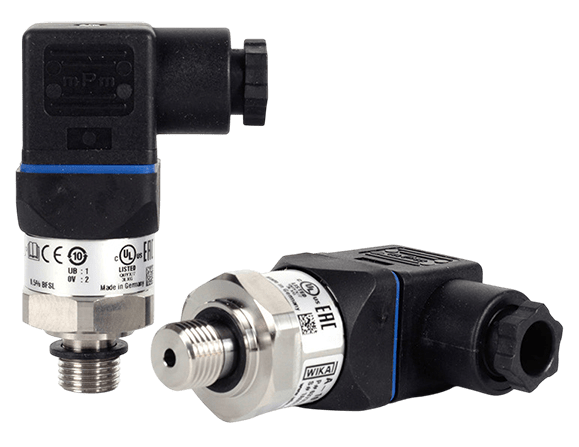

ترانسمیتر فشار WIKA مدل A-10 یکی از مدل‌های محبوب و پرکاربرد برای کاربردهای عمومی صنعتی است. در ادامه توضیح کامل‌تری درباره ویژگی‌ها، مشخصات فنی، مزایا و کاربردهای آن ارائه می‌دهم:

ویژگی‌ها و مشخصات فنی WIKA A-10

1. کاربردها (Applications)
   • مهندسی مکانیک، ماشین‌آلات، کنترل فرآیند و اتوماسیون
   • هیدرولیک و پنوماتیک
   • پمپ‌ها، کمپرسورها
2. محدوده فشار (Pressure Range)
   • بسیار گسترده: از حدود ۱۵ psi تا ۱۰,۰۰۰ psi (بسته به مدل)
   • در نسخه‌های متداول‌تر: مدل‌های گِیج (gauge) تا صدها بار (مثلاً تا ۱۰۰ bar) نیز موجود است
3. خروجی سیگنال (Output Signal)
   • ۴-۲۰ mA (محبوب‌ترین)
   • ولتاژ: ۰-۱۰ V یا ۰-۵ V در برخی نسخه‌ها
   • گزینه‌های دیگر نیز قابل درخواست هستند
4. تغذیه برقی (Power Supply)
   • محدوده ولتاژ کاری: ۸ … ۳۰ ولت DC برای خروجی ۴-۲۰ mA
   • برای خروجی ولتاژ (مثلاً ۰-۱۰V): معمولاً نیاز به حداقل ولتاژ بالاتر (مثلاً ۱۴ … ۳۰ ولت) دارد
5. اتصالات فرآیندی (Process Connection)
   • اتصال‌های استاندارد: ¼″ NPT، ½″ NPT، SAE #4 و غیره
   • در بعضی مدل‌ها، اتصال G 1/4 نیز دیده می‌شود
   • آب‌بندی معمولاً با NBR انجام می‌شود
6. اتصال الکتریکی (Electrical Connection)
   • گزینه‌های مختلف: فلگ‌کنتاکتور DIN (مثلاً DIN 175301-803 A و C)، M12×۱، کابل (مثلاً ۶ فوت)
   • پین‌بندی به‌صورت مرسوم: برای مدل ۴-۲۰ mA دو سیمه، U+ و U− مشخص شده‌اند
7. دقت (Accuracy) و غیرخطی بودن
   • غیرخطی بودن (Non-linearity): ≤ ± ۰٫۵٪ BFSL به‌صورت استاندارد
   • گزینه‌های دقیق‌تر نیز وجود دارد (مثلاً ≤ ± ۰٫۲۵٪ BFSL) در برخی مدل‌ها
   • خطای کلی (accuracy شامل خطی بودن، هیسترزیس و آفست): معمولا در محدوده ± ۱٪ در نسخه‌های پایه است، و در نسخه‌های دقیق‌تر کمتر است.
8. جنس قطعات در تماس با سیال (Wetted Parts)
   • اجزای ترانسمیتر که با سیال در تماس‌اند از استیل ۳۱۶L ساخته شده‌اند.
   • بدنه هم معمولا از استیل ساخته شده است.
   • استفاده از سلول جوش‌خورده (welded) بدون واشر نرم (soft seal) به افزایش دوام کمک می‌کند و احتمال نشت یا خراب شدن واشر را کم می‌کند.
9. دمای سیال/محیط (Temperature Range)
   • دمای مجاز سیال: ۰ … +۸۰ °C در بسیاری از نسخه‌ها.
   • طراحی مناسب برای مقاومت در برابر شوک حرارتی، ارتعاشات، تغییرات دمایی و نویز الکتریکی
10. پایداری و قابلیت اطمینان
    • طراحی مقاوم در برابر لرزش، شوک، تداخل RFI (اختلالات رادیویی) و شرایط محیطی سخت
    • عمر چرخه خستگی (fatigue life) بسیار بالا، تا ۱۰ میلیون سیکل بار در بعضی مدل‌ها
    • هر ترانسمیتر با یک پروتکل تست (test report) یا داده‌های آزمون همراه است
11. ایمنی و استانداردها
    • دارای تأییدیه‌هایی چون cULus در برخی مدل‌ها
    • مطابق دیتاشیت رسمی WIKA PE 81.60 طراحی شده است.

مزایا (Advantages) مدل A-10

• اقتصادی و مقرون‌به‌صرفه: به‌عنوان یک ترانسمیتر عمومی، قیمت آن معمولاً پایین‌تر از مدل‌های بسیار دقیق یا «هَی دیوتی» است.
• طراحی جمع‌وجور: بدنه کوچک و استیل باعث می‌شود در فضای محدود روی ماشین‌آلات یا خطوط فرآیندی به‌سادگی نصب شود.
• دوام بالا: بدنه استیل و سلول جوش‌خورده (بدون واشر نرم) باعث افزایش عمر دستگاه می‌شود.
• تنوع در رنج فشار: گزینه‌های زیاد در بازه فشار باعث انعطاف در انتخاب برای کاربردهای مختلف می‌شود.
• خروجی‌های گوناگون: امکان انتخاب بین ۴-۲۰ mA یا ولتاژ باعث می‌شود که با سیستم‌های مختلف کنترلی سازگار باشد.
• پایداری در شرایط سخت: مقاومت در برابر لرزش، شوک، نویز و دمای محیطی باعث می‌شود برای بسیاری از کاربردهای صنعت مناسب باشد.

محدودیت‌ها (ملاحظات)

• دامنه دمایی سیال محدود به حدود ۰ تا +۸۰ درجه سانتی‌گراد در بسیاری از مدل‌ها؛ اگر دمای سیال خیلی بالا باشد، باید گزینه‌های دیگری را بررسی کرد.
• در صورت نیاز به دقت بسیار بالا (مثلاً آزمایشگاهی)، مدل‌های دقیق‌تر (با خطی بودن ≤ ۰٫۱٪) ممکن است مناسب‌تر باشند.
• برای محیط‌هایی که سیال بسیار خورنده است یا نیاز به دیافراگم جداکن دارند، ممکن است A-10 مناسب نباشد و باید ترانسمیتر با دیافراگم خاص انتخاب شود.
• در کاربردهایی که فضای الکتریکی بسیار نویزی دارند، باید مطمئن شوید که اتصال مناسب دارد یا فیلتر اضافه شود چون حساس به RFI است (اگرچه طراحی مقاوم دارد).
